Software de Simulación y Aprendizaje
Mecanismos de Endurecimiento

Bienvenidos a la Plataforma Interactiva de Simulación y Aprendizaje de Mecanismos de Endurecimiento.

Explora los 5 mecanismos fundamentales que bloquean el movimiento de dislocaciones para aumentar la resistencia de los metales.

🔬
Simulador
📚
Teoría
⚙️
Manual de Uso

Laboratorio Virtual

Selecciona el mecanismo de endurecimiento que deseas simular.

🧪
1. Solución Sólida
⚙️
2. Deformación
🔥
3. Envejecimiento
❄️
4. Dispersión
🧱
5. Tamaño de Grano

Fundamentos Metalúrgicos

Selecciona un mecanismo para explorar su base teórica, termodinámica y aplicaciones.

🧪
1. Solución Sólida
⚙️
2. Deformación
🔥
3. Envejecimiento
❄️
4. Dispersión
🧱
5. Tamaño de Grano

1. Definición y Base Termodinámica

El endurecimiento por solución sólida es un fenómeno metalúrgico donde la introducción intencional de defectos puntuales (átomos de soluto) en una red cristalina base (matriz o solvente) produce un incremento sistemático en el límite elástico y la resistencia a la tracción del material.

Desde la termodinámica estadística, la formación de una solución sólida se rige por la minimización de la Energía Libre de Gibbs (G = H - TS). La disolución de solutos siempre aumenta la entropía de mezcla (ΔSmix > 0), lo que favorece la formación de la solución. Sin embargo, la entalpía de mezcla (ΔHmix) puede ser positiva (desfavorable) si la distorsión elástica de la red es muy alta, lo que define el límite de solubilidad.

2. Tipos de Solución Sólida

Existen dos geometrías cristalográficas fundamentales para acomodar átomos ajenos en una red metálica, dependiendo primordialmente de los diámetros atómicos relativos:

  • Solución Sólida Sustitucional: Los átomos de soluto toman directamente el lugar (nodos cristalográficos) de los átomos del solvente. Esto ocurre cuando los radios atómicos son similares (Δr < 15%). El sistema Cobre-Níquel (Cu-Ni) es el ejemplo por excelencia, formando una solución continua (isomorfa) del 0 al 100%.
  • Solución Sólida Intersticial: Los átomos de soluto son lo suficientemente pequeños para alojarse en los huecos o intersticios (tetraédricos u octaédricos) de la red del solvente. Elementos comunes son Carbono, Nitrógeno, Boro e Hidrógeno. En la Austenita (Fe FCC), el Carbono ocupa los sitios octaédricos.
Material puro vs solución intersticial y sustitucional
Imagen 1: Diferencia entre material puro (Átomos disolventes A) y los dos tipos de solución sólida con el átomo soluto (B): intersticial y sustitucional.

3. Reglas de Hume-Rothery

Para predecir si dos elementos exhibirán alta solubilidad mutua (formando una solución sólida extensa), el metalurgista William Hume-Rothery formuló cuatro reglas empíricas fundamentales:

  1. Factor de Tamaño Atómico: La diferencia entre los radios atómicos debe ser menor al 15%. Si es mayor, la energía elástica de distorsión forzará la precipitación de una segunda fase.
  2. Estructura Cristalina: Para isomorfismo total, ambos metales puros deben poseer la misma red de Bravais (ej. ambos FCC).
  3. Electronegatividad: Deben poseer afinidad química similar. Diferencias altas de electronegatividad favorecen la formación de compuestos intermetálicos de estequiometría fija en lugar de soluciones desordenadas.
  4. Efecto de Valencia Relativa: Un metal solvente disolverá con mayor facilidad a un soluto de mayor valencia que a uno de menor valencia.

4. El Concepto de Misfit (Desajuste)

El endurecimiento no proviene simplemente de la presencia del soluto, sino del campo de tensión elástica que este genera al no encajar perfectamente en el volumen asignado por la matriz. A esto se le llama desajuste o Misfit.

  • Misfit de Tamaño (εa): Mide la deformación volumétrica. Un átomo sustitucional grande empuja a sus vecinos, creando un campo de compresión. Un átomo pequeño los atrae, creando un campo de tracción.
  • Misfit de Módulo (εG): El átomo de soluto altera la rigidez local de los enlaces interatómicos, modificando el módulo de cizalladura (G) en su vecindad.

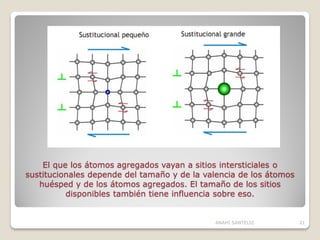

Deformación de red por solutos
Imagen 2: Deformación de la red cristalina causada por un átomo sustitucional frente a uno intersticial. Se aprecia que el defecto intersticial genera una distorsión de red notablemente mayor.

5. Interacción con Dislocaciones

Las dislocaciones (defectos lineales) poseen sus propios campos de tensión. Por ejemplo, una dislocación de borde tiene una zona comprimida arriba de su plano de deslizamiento y una zona traccionada debajo.

La termodinámica requiere minimizar la energía total. Por tanto, un átomo de soluto grande (que genera compresión) migrará hacia la zona traccionada de la dislocación, "encajando" perfectamente y neutralizando mutuamente sus tensiones. Una vez que el soluto ancla a la dislocación, se requiere un esfuerzo cortante crítico (límite elástico) mucho mayor para "arrancar" la dislocación de su anclaje y permitir la deformación plástica.

6. Modelo Matemático (Mott-Nabarro)

Los modelos físicos de Mott-Nabarro y Fleischer proponen que la fricción de la red aumenta proporcionalmente a la raíz cuadrada de la concentración atómica de soluto, asumiendo un modelo de interacción elástica diluida.

La formulación fundamental de endurecimiento por solución sólida (Δτss) es:

Δτss = G · ε · c1/2

Donde:

  • G: Módulo de corte de la matriz.
  • ε: Parámetro de desajuste total (función de εa y εG).
  • c: Concentración atómica del soluto.

7. Atmósferas de Cottrell y Envejecimiento por Deformación

En las soluciones sólidas intersticiales (ej. Carbono en Hierro BCC), la distorsión del hueco intersticial no es simétrica, sino fuertemente tetragonal. Esto interactúa violentamente tanto con dislocaciones de borde como helicoidales.

Los átomos de carbono se segregan masivamente hacia el núcleo de las dislocaciones formando densas nubes llamadas Atmósferas de Cottrell. Este anclaje es extremo, provocando el famoso fenómeno de "Límite de Fluencia Superior e Inferior" (Yield Point Phenomenon). Al aplicar tensión, el material resiste elásticamente hasta un límite superior, donde las dislocaciones logran "arrancarse" de la atmósfera, el esfuerzo cae de golpe al límite inferior, y la deformación plástica continua.

8. Aplicaciones Industriales

El endurecimiento por solución sólida se usa cuando se requiere aumentar la resistencia sin sacrificar conductividad o cuando los tratamientos térmicos son inviables:

Cobre, Bronce y Latón
Imagen 3: Comparación visual entre el Cobre puro (izquierda), Bronce (centro, Cu-Sn) y Latón (derecha, Cu-Zn), aleaciones endurecidas por solución sólida.
  • Latón (Cu-Zn) y Bronce (Cu-Sn): Aleaciones históricas donde adiciones de Zinc o Estaño al Cobre mejoran masivamente la resistencia mecánica y la maquinabilidad respecto al cobre puro.
  • Acero Inoxidable Austenítico (Serie 300): Utiliza Nitrógeno (N) como potente endurecedor intersticial en la matriz de Níquel-Cromo-Hierro, elevando el límite elástico.
  • Aleaciones de Joyería: El oro de 18K o 14K utiliza plata y cobre en solución sólida para evitar que las joyas se deformen plásticamente con el uso diario (el oro 24K es demasiado blando).
Joyas de oro 18K
Imagen 4: Joyas de oro de 18 quilates, una de las aplicaciones cotidianas más representativas del endurecimiento por solución sólida.

1. Definición y Trabajo en Frío (Acritud)

El endurecimiento por deformación, comúnmente llamado trabajo en frío o acritud (Strain Hardening), es el aumento de la resistencia mecánica y la dureza de un metal debido exclusivamente a su deformación plástica a temperaturas homólogas bajas (T < 0.3 Tm).

Durante procesos macroscópicos como laminación o trefilado, el material cambia de forma. A diferencia del trabajo en caliente, el trabajo en frío no permite que el material repare sus defectos, acumulando tensiones en su interior y modificando severamente la forma de los granos.

Laminado en frío
Imagen 1: Proceso industrial de laminado en frío, donde el metal se endurece al pasar entre los rodillos.

2. Tipos de Dislocaciones y Dinámica

La plasticidad en metales ocurre por el deslizamiento progresivo de defectos cristalinos lineales llamados dislocaciones. Existen principalmente dos tipos básicos y una combinación de ambos:

  • Dislocación de Borde (Arista): Consiste en un semiplano extra de átomos insertado en la red. El vector de Burgers es perpendicular a la línea de dislocación.
Dislocación de borde
Imagen 2: Esquema reticular simulando una dislocación de borde.
  • Dislocación Helicoidal (Tornillo): La red se desgarra y se desplaza un paso atómico a lo largo de un eje. El vector de Burgers es paralelo a la línea de dislocación.
Borde vs Tornillo
Imagen 3: Comparativa volumétrica entre una dislocación de borde y una de tornillo.
  • Dislocación Mixta: En la realidad, las líneas de dislocación suelen ser curvas y exhibir componentes tanto de borde como de tornillo simultáneamente.
Dislocación Mixta
Imagen 4: Esquema tridimensional de dislocaciones mixtas en el interior del cristal.

A medida que la red se deforma, estas dislocaciones chocan, se intersecan y forman un rígido "bosque de dislocaciones".

3. Multiplicación: Fuentes de Frank-Read

Si las dislocaciones salen a la superficie libre, el cristal debería quedarse sin ellas. Sin embargo, se multiplican gracias al mecanismo de Frank-Read. Cuando una dislocación está anclada en dos puntos nodales y se le aplica un esfuerzo cortante (τ), la línea se curva.

Al curvarse lo suficiente hasta formar un semicírculo crítico, la dislocación colapsa sobre sí misma, emitiendo un lazo de dislocación circular perfecto que se expande hacia el exterior, dejando la línea original regenerada entre los dos puntos de anclaje.

4. La Ecuación Universal de Taylor

La física del endurecimiento por deformación se basa en la repulsión elástica entre los campos de tensión de las dislocaciones. Cuanto más cerca están unas de otras (mayor densidad, ρ), mayor es el esfuerzo necesario.

Sir G.I. Taylor formuló la ecuación fundamental que vincula el esfuerzo de fluencia instantáneo (τ) con la raíz cuadrada de la densidad de dislocaciones (ρ):

τ = τ0 + α · G · b · √ρ

Donde:

  • τ0: Fricción intrínseca de Peierls-Nabarro de la red pura.
  • α: Constante de interacción elástica de las dislocaciones.
  • G: Módulo elástico al corte.
  • b: Magnitud del vector de Burgers.

5. Ley Fenomenológica de Hollomon

A nivel de ingeniería, la densidad de dislocaciones es difícil de medir. En su lugar, se utiliza la relación entre el esfuerzo verdadero (σT) y la deformación plástica verdadera (εT).

La zona de flujo plástico se modela mediante la Ley de Hollomon:

σT = K · (εT)n

Donde K es el coeficiente de resistencia y n es el exponente de endurecimiento por deformación. Un valor de n = 0 indica un material sin endurecimiento, mientras que valores altos indican gran capacidad de endurecerse antes de fallar.

6. Termodinámica del Recocido y Trabajo en Caliente

Un material trabajado en frío se encuentra en un estado inestable. Gran parte del trabajo mecánico queda almacenado como energía de deformación elástica.

Si deformamos el metal a alta temperatura (Trabajo en Caliente), el material se repara y ablanda al mismo tiempo que se deforma. La energía térmica ayuda a que los granos recristalicen de forma dinámica.

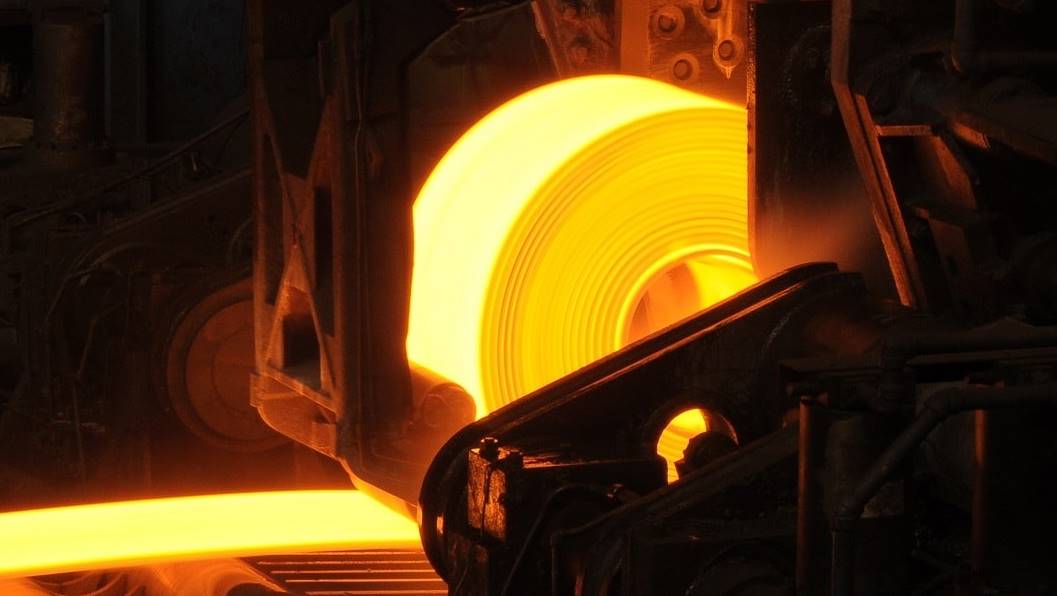

Laminado en caliente
Imagen 5: Proceso industrial de laminado en caliente, donde el metal incandescente se deforma sin acumular acritud debido a la recristalización dinámica.

7. Etapas: Recuperación y Recristalización

El proceso de recocido o trabajo en caliente evita la acumulación del bosque de dislocaciones mediante etapas de restauración:

Recristalización en laminado en caliente
Imagen 6: Esquema de recristalización durante el laminado en caliente. Los granos se deforman pero nuevos granos equiaxiales nacen inmediatamente para aliviar la tensión.

En contraste, si observamos el trabajo en frío sin recocido, los granos se alargan progresivamente y las dislocaciones no tienen energía térmica para aniquilarse.

Alargamiento de grano en frío
Imagen 7: Esquema del alargamiento progresivo del grano en un laminado en frío, acumulando tensión y endurecimiento severo.

8. Aplicaciones Industriales

El endurecimiento por acritud es la base de las manufacturas de metales no tratables térmicamente:

  • Conformado en frío: Doblado y estampado de chapas para carrocerías de autos y electrodomésticos, aportando rigidez estructural.
Conformado de lámina
Imagen 8: Conformado de una lámina metálica en frío. Las zonas dobladas quedan permanentemente endurecidas por acritud.
  • Trefilado de Cables: El cobre y el acero alcanzan resistencias tensiles brutales al ser extruidos (trefilados) a través de matrices reductoras.
Trefilado
Imagen 9: Trefilado de alambre continuo. La severa reducción de área alinea y multiplica millones de dislocaciones endureciendo el cable.

1. Concepto y Prerrequisito Metalúrgico

El endurecimiento por precipitación (o Envejecimiento) consiste en la precipitación controlada de una fina dispersión de partículas de segunda fase de tamaño nanométrico que bloquean el movimiento de las dislocaciones en aleaciones no ferrosas.

El prerrequisito absoluto es que la solubilidad sólida del soluto en la matriz debe disminuir drásticamente al descender la temperatura. Esto se evidencia en diagramas con una región monofásica ancha a alta temperatura y una región bifásica a baja temperatura.

Diagrama de Fases Al-Mg
Imagen 1: Diagrama de fases Al-Mg. Nótese la extensa zona de solubilidad sólida a altas temperaturas y cómo la línea de solvus decrece, abriendo una gran zona bifásica a baja temperatura.

2. Termodinámica: El Diagrama de Fases

El sistema clásico universal de estudio es el Aluminio-Cobre (Al-Cu). La máxima solubilidad del Cu en Al ocurre a la temperatura eutéctica (548°C), disolviendo hasta un 5.65% en peso. A temperatura ambiente, la solubilidad térmica cae a casi cero.

Diagrama Al-Cu
Imagen 2: Región rica en Aluminio del Diagrama de Fases Al-Cu, la base del Duraluminio.

3. Ciclo del Tratamiento Térmico

Para manipular la cinética se ejecuta el ciclo trifásico: Solubilización (calentamiento a zona monofásica), Temple (enfriamiento abrupto para congelar la difusión y crear una solución sólida sobresaturada), y finalmente el Envejecimiento (calentamiento ligero para precipitar de forma controlada).

4. Nucleación y Fases Transitorias

La precipitación pasa por fases metaestables transitorias para minimizar la barrera de energía.

Secuencia cinética: SSSS → Zonas GP → θ'' → θ' → θ (fase estable)

Esquema solubilidad y precipitados
Imagen 3: Esquema de la evolución microestructural donde el soluto precipita paulatinamente formando partículas nanométricas dispersas que bloquean la matriz.

5. El Rol Crítico de la Coherencia Cristalográfica

El endurecimiento proviene de la coherencia entre redes cristalinas. Los precipitados iniciales son coherentes, manteniendo continuidad geométrica con la matriz pero forzándola a estirarse, creando campos de tensión elástica de largo alcance que repelen a las dislocaciones.

En el sobreenvejecimiento, los precipitados se vuelven tan grandes que rompen la coherencia en la interfaz, perdiendo el campo de tensión a distancia.

6. Mecanismo de Corte (Kelly-Fine)

Cuando los precipitados son muy pequeños y coherentes, las dislocaciones logran "cortarlos" o rebanarlos por la mitad al avanzar. La resistencia requerida para este corte aumenta a medida que la partícula crece durante las primeras fases del envejecimiento.

τcorte ∝ c · r1/2

7. Mecanismo de Orowan y Sobreenvejecimiento

Al llegar a la fase incoherente estable (θ), las partículas son demasiado gruesas y duras para ser cortadas. La dislocación se arquea en el espacio libre (L) entre precipitados vecinos y deja un "Lazo de Orowan" al pasar.

τOrowan = τ0 + (G · b) / (L - 2r)

8. Aplicaciones Aeroespaciales

Este mecanismo revolucionó la aeronáutica. Aleaciones como el Duraluminio (Serie 2000, Al-Cu-Mg) y las aleaciones de Zinc (Serie 7000) logran resistencia de acero con el peso del aluminio, usadas exhaustivamente en remaches y fuselajes.

Remaches de avión
Imagen 4: Remaches de grado aeroespacial en el fuselaje de un avión, fabricados típicamente con aleaciones de aluminio envejecidas artificialmente (T6).

1. Diferencia Fundacional con Precipitación

En el endurecimiento por dispersión, se introducen partículas duras, termodinámicamente estables y prácticamente insolubles (usualmente cerámicos u óxidos) dentro de una matriz metálica blanda.

A diferencia del envejecimiento, al no haber solubilidad cruzada, el engrosamiento por temperatura no ocurre fácilmente, por lo que estas aleaciones retienen su resistencia a altísimas temperaturas.

2. Incompatibilidad Cristalográfica y Topología

La segunda fase introducida es típicamente un cerámico (ej. Óxido de Itrio, Y2O3). Las estructuras cristalinas de estos cerámicos no tienen compatibilidad con el sistema de planos de deslizamiento atómico del metal matriz, haciendo la interfaz 100% incoherente. Las partículas actúan como postes estructurales indestructibles.

3. Regla de las Mezclas

La resistencia final del material compuesto se aproxima interpolando las fracciones volumétricas (V) de ambas fases:

σtotal = σmatriz · (1 - Vparticula) + σparticula · Vparticula

4. Lazo y Espaciamiento (Mecanismo de Orowan Puro)

Dado que las partículas cerámicas estables no pueden ser cortadas, el endurecimiento está dictado puramente por la ley de Orowan. La dislocación siempre tendrá que curvarse y formar lazos. Para maximizar el endurecimiento, se deben introducir partículas a nano-escala para reducir el espaciamiento inter-particular (L) al mínimo posible.

5. Pulvimetalurgia: Aleaciones ODS

Las aleaciones ODS (Oxide Dispersion Strengthened) se fabrican triturando polvos elementales metálicos junto a diminutos polvos cerámicos en molinos de alta energía para incrustarlos mecánicamente en la red antes de sinterizar la pieza.

6. Termodinámica del Acero Perlítico (Dispersión Laminar)

El ejemplo natural más importante es la transformación eutectoide del acero. A 727°C, la Austenita (γ) se descompone en Ferrita (α) matriz blanda, y Cementita (Fe3C) láminas duras y cerámicas. Este microconstituyente bilaminar se conoce como Perlita.

Perlita y Ferrita
Imagen 1: Micrografía óptica de un acero al carbono mostrando las colonias oscuras de Perlita (dispersión laminar de cementita en ferrita) junto a granos claros de ferrita proeutectoide.

7. Espaciamiento Interlaminar (Relación de Zener)

Controlando la velocidad de enfriamiento (subenfriamiento, ΔT), se modifica el espacio entre las láminas de cementita (λ). Enfriamientos rápidos limitan la difusión del carbono, obligando a formar una "Perlita Fina" muy compacta, lo que aumenta la resistencia dramáticamente (análogo a un menor L en la ecuación de Orowan).

λ = (4 · γs · TE) / (ΔHv · ΔT)

8. Aplicaciones Avanzadas

Mientras la dispersión laminar perlítica se usa en rieles de ferrocarril por su extrema resistencia al desgaste, la dispersión de óxidos brilla en el corazón ardiente de la ingeniería moderna: las turbinas.

Turbina INCONEL
Imagen 2: Pieza de turbina fabricada en INCONEL 625, una superaleación que utiliza precipitación y dispersión estable para soportar temperaturas superiores a los 1000°C.

1. Cristalografía Básica y Límites

Los metales de ingeniería son agregados policristalinos formados por millones de pequeños cristales o "granos". La región superficial donde colisionan dos granos de diferente orientación se llama Límite de Grano. Es una zona de alto desorden atómico de pocos Angstroms de espesor.

2. Geometría Microestructural

Dependiendo del desajuste angular (θ) entre dos granos, la frontera presentará más o menos resistencia. Los límites de alto ángulo (θ > 15°) son las verdaderas murallas impenetrables que detienen drásticamente la deformación plástica a temperatura ambiente.

Micrografía Ferrita
Imagen 2: Micrografía de una matriz de ferrita pura evidenciando claramente la morfología poligonal y los límites de grano de diferentes tamaños.

3. El Límite como Barrera Definitiva

A temperatura ambiente, el límite de grano de alto ángulo detiene en seco a la dislocación debido a la desalineación geométrica absoluta de los planos de deslizamiento entre el Grano A y el Grano B, y por la interrupción total de la continuidad del vector de Burgers.

4. Dinámica de Agrupamiento: Pile-Up

Las dislocaciones, empujadas por la fuerza deformadora, chocan y se amontonan unas sobre otras contra la frontera, creando un atasco masivo conocido como Apilamiento de Dislocaciones o Pile-Up. La inmensa concentración de tensión en la punta de este apilamiento es lo que finalmente "rompe" la barrera para infectar al grano vecino con nuevas dislocaciones.

5. El Cúspide Empírico: Ecuación de Hall-Petch

Si el diámetro de los granos (d) disminuye, las dislocaciones tienen recorridos cortos, formando apilamientos con muy pocas dislocaciones. Esto acumula menos tensión en el límite, por lo que la máquina externa debe aplicar mucha más fuerza macroscópica para lograr forzar la deformación entre granos.

La formulación matemática es la célebre ecuación de Hall-Petch:

σy = σ0 + ky · d-1/2

Donde d es el diámetro promedio del grano y ky es el parámetro de bloqueo intrínseco del límite.

6. La Paradoja de Materiales (Resistencia vs Tenacidad)

En metalurgia general, incrementar la resistencia siempre sacrifica la tenacidad (el material se vuelve frágil). El refinamiento de tamaño de grano es el único mecanismo metalúrgico natural que simultáneamente fortalece agresivamente la Resistencia del Metal Y expande su energía de Tenacidad.

7. Falla Alta Temperatura (Efecto Inverso - Creep)

A exposiciones persistentes en rangos de temperaturas extremadamente altas (por encima de 0.5 Tm), las zonas desordenadas de las fronteras se ablandan. Los múltiples granos diminutos patinan fluidamente unos contra otros (Deslizamiento de Límites de Grano). ¡A alta temperatura, un grano fino es catastróficamente débil! Se exigen granos gigantes o monocristales para turbinas calientes.

8. Modificación ASTM e Ingeniería

El control del tamaño de grano es pilar maestro en la industria acerera y de fundición.

Tamaños ASTM 1 a 8
Imagen 1: Cuadro comparativo estándar ASTM que ilustra la progresión desde el Tamaño 1 (Grano gigante y blando) hasta el Tamaño 8 (Grano fino y muy resistente).

Para determinar este tamaño en un laboratorio de control de calidad, los ingenieros utilizan paletas de calibración sobre los microscopios ópticos.

Paleta ASTM microscopio
Imagen 3: Metalografista determinando empíricamente el índice N de ASTM mediante la superposición de una retícula estandarizada sobre la micrografía óptica.

El enfriamiento controlado es la herramienta principal para afinar este tamaño. En procesos artesanales o industriales pesados, enterrar herramientas al rojo vivo en carbón modula el enfriamiento para controlar el tamaño final.

Enfriamiento controlado
Imagen 4: Cabezas de herramientas metálicas enfriándose de manera controlada bajo un manto térmico de carbón, modulando tanto el tamaño final de grano como evitando la descarburación del acero.

Manual de Operación e Interacción

Selecciona un simulador para aprender a usar sus controles y entender la visualización.

🧪
1. Solución Sólida
⚙️
2. Deformación
🔥
3. Envejecimiento
❄️
4. Dispersión
🧱
5. Tamaño de Grano

Guía de Uso: Simulador de Solución Sólida

Este simulador tridimensional te permite interactuar a nivel atómico con una celda unitaria para visualizar cómo los defectos puntuales distorsionan la red cristalina.

Controles de la Interfaz:

  • Celda Base: Selecciona la estructura de la matriz hospedadora. Puedes escoger entre FCC (Cúbica Centrada en las Caras, típica del Aluminio y Austenita) o BCC (Cúbica Centrada en el Cuerpo, típica del Hierro Alfa).
  • Tipo de Soluto: Alterna entre un soluto Sustitucional (donde el átomo invasor reemplaza a uno del solvente) o Intersticial (donde el átomo pequeño se cuela en los huecos de la red).
  • Interacción con el Ratón:
    • Clic Izquierdo (mantener presionado): Rota la cámara 3D para observar la celda unitaria desde cualquier ángulo.
    • Rueda del Ratón: Haz zoom in y zoom out para acercarte a los átomos.
    • Clic Derecho: Coloca un átomo de soluto. Si estás en modo Sustitucional, haz clic derecho sobre un átomo gris para reemplazarlo. Si estás en modo Intersticial, haz clic derecho en los espacios transparentes verdes (intersticios) para inyectar el soluto.

¿Qué debes observar?

Presta atención a las líneas grises que conectan los átomos. Al inyectar un soluto, estas líneas cambiarán de color (naranja o rojo) y se doblarán, indicando la distorsión elástica. La caja azul en el panel de control te mostrará un cálculo en tiempo real del porcentaje de distorsión de la red y limitará físicamente la cantidad de átomos que puedes introducir según las reglas de saturación térmica.

Guía de Uso: Simulador de Deformación

Este módulo representa un tren de laminación bidimensional, demostrando cómo el trabajo mecánico altera la geometría del grano y endurece el material metálico.

Controles de la Interfaz:

  • Tipo de Proceso: Elige entre "Trabajo en Frío" (induce acritud y alargamiento de grano) o "Trabajo en Caliente" (induce recristalización dinámica y alivia tensiones).
  • 1. Pasar Barra: Inicia la animación de los rodillos girando y comprimiendo la barra metálica a un menor grosor.
  • 2. Repetir Pasada: Vuelve a introducir la barra ya deformada para una nueva reducción de grosor. El simulador te permite un máximo de 3 pasadas antes de agotar la ductilidad del material.
  • 3. Nueva Deformación: Resetea la barra a su grosor inicial para comenzar un ensayo nuevo.

¿Qué debes observar?

El punto central de esta simulación es la Lupa Microestructural ubicada en la esquina inferior derecha. Al realizar el trabajo en frío, verás cómo los granos equiaxiales se estiran, se aplanan y se llenan de puntos oscuros (representando la brutal multiplicación de la densidad de dislocaciones). El panel de control te indicará cómo el porcentaje de grosor cae mientras el nivel de Dureza sube a "Extrema (Encritado)".

Guía de Uso: Simulador de Envejecimiento

Aquí replicarás el ciclo térmico clásico de las aleaciones tratables térmicamente (como el Duraluminio Al-Cu), operando por pasos secuenciales para controlar la precipitación.

Controles de la Interfaz:

El simulador está diseñado para obligarte a seguir la cinética real, habilitando los botones en orden estricto:

  1. 1. Meter al Horno (Solubilizar): Inicia el calentamiento. Verás la pantalla teñirse de rojo (simulando calor) y cómo los precipitados grises bastos en la matriz comienzan a disolverse (fade-out) hasta desaparecer, formando una solución pura.
  2. 2. Templar en Agua: Realiza un enfriamiento hipercrítico. La pantalla se vuelve azul y aparecen burbujas animadas, congelando atómicamente la microestructura.
  3. 3. Envejecer (Cinética): Activa el avance del tiempo a temperatura moderada. Observarás la barra de progreso inferior y el reloj cinético en el panel de control.

¿Qué debes observar?

Durante el paso 3 (Envejecimiento), mantén la vista fija en la caja azul de datos. Verás cómo la dureza sube drásticamente mientras se forman las "Zonas GP" (representadas por una niebla de pequeños puntos). Al llegar al "Pico" de envejecimiento óptimo, la dureza alcanzará los 150 HB. Si dejas que la simulación continúe, entrará en la fase de "Sobreenvejecimiento", donde los puntos coalescen y la dureza vuelve a caer irreparablemente.

Guía de Uso: Simulador de Dispersión (Acero Perlítico)

Este es un simulador interactivo termodinámico acoplado a un Diagrama Fe-C. Muestra la formación de fases por dispersión laminar a medida que varías la temperatura y la composición del acero.

Controles de la Interfaz:

  • Slider Horizontal (Carbono): Ajusta la composición de tu acero desde muy bajo carbono (0.01% hipoeutectoide) hasta acero de ultra alto carbono (2.11% hipereutectoide).
  • Slider Vertical (Temperatura): Ubicado al lado del microscopio circular, ajusta la temperatura desde la zona austenítica (1100°C) bajando hasta la zona estable a temperatura ambiente (400°C).
  • Teclado (Atajo de Precisión): Para mayor exactitud académica, puedes usar la Flecha Arriba/Abajo para subir o bajar la temperatura grado a grado, y la Flecha Izquierda/Derecha para ajustar el carbono en pasos de 0.01%.

¿Qué debes observar?

La simulación está anclada matemáticamente. Observa cómo el punto azul en el Diagrama Fe-Fe3C se mueve en tiempo real. Al descender la temperatura por debajo de la línea A3 o Acm, verás crecer bordes blancos en los granos del lente microscópico (Ferrita o Cementita proeutectoide). Y justo al atravesar la línea eutectoide crítica de 727°C, los granos de austenita amarillos se transformarán abruptamente en láminas rayadas (Perlita).

Guía de Uso: Simulador de Tamaño de Grano

Este módulo visualiza el Efecto Hall-Petch, evidenciando cómo una red de límites de grano actúa como barrera inquebrantable frente a un enjambre de dislocaciones bajo tensión.

Controles de la Interfaz:

  • Tamaño de Grano (ASTM): Menú desplegable para calibrar la microestructura inicial de la probeta.
    • G = 1: Genera pocos granos gigantes (baja resistencia).
    • G = 5: Genera granos de tamaño intermedio.
    • G = 10: Genera una malla densa de granos muy finos (alta resistencia).
  • Aplicar Fuerza: Inicia el ensayo de tracción mecánica sobre la probeta configurada.
  • Volver a Repetir: Resetea la prueba al estado de reposo para que intentes con otro tamaño de grano.

¿Qué debes observar?

Asegúrate de detallar tres cosas al dar clic en "Aplicar Fuerza": 1) Las gigantescas flechas rojas saltarán a los lados del lente simulando la tracción mecánica. 2) Cientos de líneas punteadas rojas (las dislocaciones) comenzarán a viajar paralelamente por los planos de cada grano. 3) Observa cómo las líneas jamás cruzan los límites negros; se apilan, se tuercen y se amontonan (pile-up). Notarás que el simulador tarda matemáticamente más o menos tiempo en "Romperse" (mostrando la grieta negra vertical) dependiendo del tamaño de grano que elegiste, validando físicamente la teoría de Hall-Petch.
